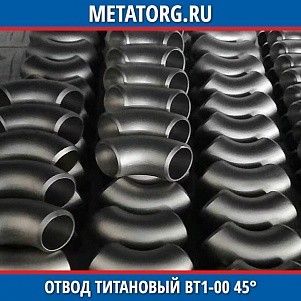

Отводы титановые 45° ГОСТ 17375-2001

Отвод титановый 114,3х3,6 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х3,6 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х6,3 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х6,3 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х8,8 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х8,8 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 139,7х10 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 139,7х10 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 139,7х4 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 139,7х4 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 139,7х6,3 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 139,7х6,3 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 168,3х11 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 168,3х11 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 168,3х4,5 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 168,3х4,5 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 168,3х7,1 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 168,3х7,1 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 21,3х2 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 21,3х2 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 21,3х3,2 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 21,3х3,2 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 21,3х4 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 21,3х4 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 219,1х12,5 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 219,1х12,5 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 219,1х6,3 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 219,1х6,3 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 219,1х8 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 219,1х8 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 26,9х2 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 26,9х2 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 26,9х3,2 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 26,9х3,2 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 26,9х4 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 26,9х4 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 273х10 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 273х10 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 273х6,3 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 273х6,3 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 323,9х10 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 323,9х10 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 323,9х7,1 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 323,9х7,1 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 33,7х2,3 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 33,7х2,3 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 33,7х3,2 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 33,7х3,2 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 33,7х4,5 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 33,7х4,5 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 355,6х11 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 355,6х11 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 355,6х8 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 355,6х8 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 406,4х12,5 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 406,4х12,5 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 406,4х8,8 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 406,4х8,8 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 42,4х2,6 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001
Отвод титановый 42,4х2,6 мм ВТ1-00 45° исполнение 1 ГОСТ 17375-2001

Отводы титановые под 45 градусов, производимые для различных трубопроводных систем, требующих материалов исполнения с особенными характеристиками. Группа компаний «МеталлЭнергоХолдинг» предлагает высококачественный ассортимент товара с доставкой в регионы РФ и за рубеж. Приемлемые цены, помощь в доставке, исполнение с соблюдением отечественных и международных норм из специальных сплавов титана. Сфера применения Изготавливаемые по ГОСТ 17375-2001 трубопроводные детали могут использовать в качестве основного материала стальные сплавы, но нередко по тем же технологиям вырабатываются отводы и прочие компоненты из сплавов более прочных, но легких. Титан и его особые соединения эксплуатируются в том случае, когда по трубопроводным системам будут передаваться определенные среды – агрессивные соединения, морская или соленая вода, высокотемпературные жидкости. Подобные решения на сегодняшний день востребованы в различных отраслях. Так титановые трубопроводные системы можно внедрять в следующих направлениях:

  • химическая промышленность;
  • нефтегазовая отрасль (добыча, распространение);
  • пищевая промышленность;
  • трубопроводные схемы морских портов.

Кроме прочего титановые системы могут применяться в атомной энергетике, в предприятиях, связанных с ядерной промышленностью. Прочный, но сравнительно легкий материал просто монтировать, он предоставляет возможность изготавливать надежные, безопасные схемы большой протяженности. Основным предназначением отвода является изменение движения течения передаваемой среды (в данном случае под углом в 45 градусов) без вредоносных последствий. Стоит отметить, что используемый специализированный сплав может функционировать в температурных пределах от -253 до +150 градусов по шкале Цельсия. Материалы Для качественных компонентов ответственных трубопроводных систем поставщик предлагает титановый сплав ВТ1-00, нормируемый по ГОСТ 19807-91. Состав данного соединения следующий:

Процентное соотношение компонентов

Титан

Азот

Алюминий

Водород

Железо

Кислород

Кремний

Углерод

99,58 – 99,9

0,04

(0,3)

0,008

0,15

0,1

0,08

0,05

В данном сплаве допускается малое содержание алюминия. Введение этого элемента улучшают такую характеристику, как свариваемость. Другие качественные свойства физического и механического характера следующие:

  • температура плавления – не менее 1668 градусов по Цельсию;
  • кратковременна прочность в пределах от 294 до 441 МПа;
  • относительное удлинение при разрыве – не менее 20 процентов;
  • удельная теплоемкость материала при нагревании составляет до 540 Дж/(кг*град).

При необходимости проверенный сплав титана может быть заменен зарубежными аналогами. Поставщик может предложить соединения европейского (3.7024, Ti-P.01, IMI115) или американского (ERTi-1) регламента. Размерные характеристики Для монтажа необходимых проводящих систем заказчику стоит ориентироваться в габаритных возможностях продукции. Поставщик предлагает исполнение по следующим характеристикам, при соблюдении норм регламентной документации:

Условный проход отвода (мм)

Диаметр (мм)

Толщина стенок

Масса изделия (кг)

Радиус центра окружности отвода (мм)

Расстояние от края до центра отвода (мм)

15

21,2

2,0

0,02

28

14

3,2

0,03

4,0

0,04

20

26,8

2,0

0,03

29

3,2

0,04

4,0

0,06

25

33,6

2,3

0,05

38

18

3,2

0,08

4,5

0,09

32

42,3

2,6

0,10

48

23

3,6

0,13

5,0

0,17

40

48,2

2,6

0,13

57

29

3,6

0,18

5,0

0,24

50

60,2

2,9

0,25

76

35

4,0

0,33

5,6

0,50

65

76,0

2,9

0,40

95

44

5,0

0,72

7,1

0,90

80

88,8

3,2

0,60

114

51

5,6

1,00

8,0

1,40

100

114,2

3,6

1,20

152

64

6,3

2,00

8,8

2,80

125

139,6

4,0

2,00

190

79

6,3

3,10

10,0

4,80

150

168,2

4,5

3,20

229

95

7,1

5,10

11,0

7,70

200

219,0

6,3

8,00

305

127

8,0

9,90

12,5

14,00

250

272,9

6,3

12,00

381

159

10,0

19,00

300

323,8

7,1

20,00

457

190

10,0

28,00

350

355,5

8,0

24,00

533

222

11,0

39,00

400

406,3

8,8

41,00

610

254

12,5

58,00

450

457,9

10,0

59,00

686

286

500

507,9

11,0

81,00

762

318

600

609,9

12,5

133,00

914

381

700

710,9

13,3

147,12

1067

444

800

812,9

14,0

150,00

1219

507

900

913,9

14,7

164,19

1372

570

1000

1015,9

15,0

172,80

1524

634

Монтируются компоненты трубопровода путем приваривания встык по торцам. Так как материал не имеет ограничений по свариваемости – в результате получается надежный узел, соответствующий всем нормам безопасности. Стоит обратить внимание, что монтаж отводов подразумевает и иные способы присоединения, если они предусмотрены технологическими процессами, требуемыми по заявке покупателя. Поставка Изделия, выполненные по международным нормам, имеют срок службы не менее двадцати лет. Транспортировка и хранение отводов в обязательном случае предусматривает ограничение их механического повреждения. Также не стоит допускать загрязнения компонентов и размещения их в сырых, непроветриваемых помещениях. Титановые сплавы хорошо противостоят коррозии, однако хранить детали стоит в соответствующих условиях. Поставщик предлагает высококачественный сортамент, а также комплексный подход к обслуживанию покупателя:

  • консультации и подбор ассортимента и материалов;
  • индивидуальное ценообразование;
  • вся сопроводительная документация;
  • помощь в доставке любого объема продукции до места внедрения.

ГК «МеталлЭнергоХолдинг» предлагает бесшовные трубопроводные компоненты, выполненные из особо прочных материалов. Любые объемы продукции, соблюдение размерных характеристик и норм исполнения. Если требуются отводы титановые 45 по нормам ГОСТ 17375-2001 – лучше всего обращаться к проверенному изготовителю.
